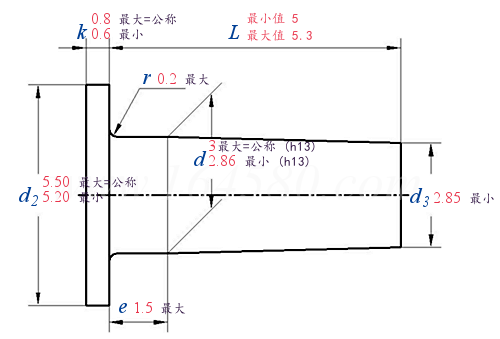

DIN 7338 (A) - 2011 刹车以及离合器衬片用铆钉, 实心铆钉

尺寸单位: 毫米(mm)

①,重量转换比率：
铁、不锈钢：铜：锌铜合金：铝
1.000：1.134：1.070：0.344
需求留言
DIN 7338A_3X5
下载该CAD模型
DIN 7338 (A) - 2011 刹车以及离合器衬片用铆钉, 实心铆钉
公称直径
d 		3
d (h13) 最大值=公称
最小值
d2 最大值=公称
最小值
d3 最小值
e 最大值
k 最大值=公称
最小值
r 最大值
3
2.86
5.50
5.20
2.85
1.5
0.8
0.6
0.2
千件钢制重≈kg
0.43

同标准产品组

DIN 7338 (B) - 2011
DIN 7338 (B) - 2011 刹车以及离合器衬片用铆钉，平头半空心铆钉
DIN 7338 (C) - 2011
DIN 7338 (C) - 2011 刹车以及离合器衬片用铆钉，全空心铆钉
DIN 7338 (A) - 2011
DIN 7338 (A) - 2011 刹车以及离合器衬片用铆钉, 实心铆钉
替代列表
DIN 7338(A) - 1993 DIN 7338(A) - 2011
