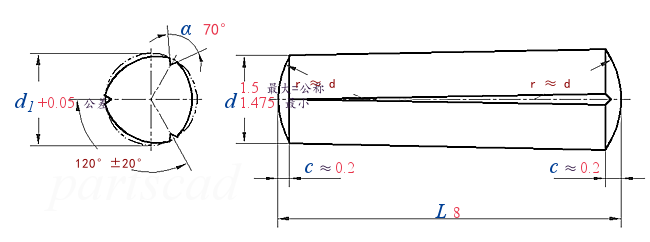

DIN EN ISO 8744 - 1998 槽销—全长锥槽-零部件CAD

扫一扫分享

尺寸单位: 毫米(mm)

①,槽角a 应根据材料的变形量由工艺确定，对易切钢制成的槽销，a≈70°。
②,材料：
a）钢(St)，硬度HV125-245 HV30
b）奥氏体不锈钢，组别A1按ISO 3506-1，硬度HV210-280 HV30

尺寸单位: 毫米(mm)

查找供应商需求留言

下载该CAD模型

公称直径
d

Φ1.5

1.5

1.475

0.2

70°

1.6

+0.05

d₁

1.63

技术条件和引用标准

材料 ^①

钢

奥氏体不锈钢

硬度 125~245 HV30	A1（ISO 3506-1）硬度 210~280 HV30
槽的形状由生产者任选
Plain, i.e. pins to be supplied in natural finish treated with a protective lubricant, unless otherwise specified by agreement between customer and suppller. Preferred coatings are black oxide, phosphate coating or zinc plating with chromate conversion coating (see ISO 9717 and ISO 4042). 其他表面镀层或表面处理应由供需双方协议。所有公差仅适用于涂、镀前的公差。	Plain, i.e. pins to be supplied in natural finish.
不允许有不规则的和有害的缺陷。
ISO 8749	-
ISO 3269
① 其他材料由供需双方协议

替代列表

DIN 1471 DIN EN ISO 8744 - 1998
