尺寸单位: 毫米(mm)

①,硬度要求：
轴径d≤48mm，硬度470-580 HV或 47-54 HRC
48mm＜轴径d≤200mm，硬度435-530 HV或 44-51 HRC
200mm＜轴径d≤300mm，硬度390-470 HV或 40-47 HRC.
②,尺寸n不得超过尺寸a的最大值。
DIN 471 -2 - 2011 轴用卡簧 重型

尺寸单位: 毫米(mm)

①,硬度要求：
轴径d≤48mm，硬度470-580 HV或 47-54 HRC
48mm＜轴径d≤200mm，硬度435-530 HV或 44-51 HRC
200mm＜轴径d≤300mm，硬度390-470 HV或 40-47 HRC.
②,尺寸n不得超过尺寸a的最大值。
查找供应商 需求留言
DIN471-2_15
下载该CAD模型

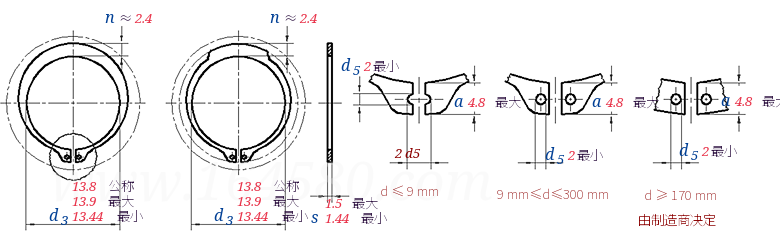

DIN 471 -2 - 2011 轴用卡簧 重型
公称直径
d 		15
s 最大值
最小值
d3 公称
最大值
最小值
d5 最小值
a 最大值
n ≈
千件重kg ≈
1.5
1.44
13.8
13.9
13.44
2
4.8
2.4
1.1
替代列表
DIN 471-2 - 1981 DIN 471-2 - 2011
*
*
*
*
