尺寸单位: 毫米(mm)

①,说明：除规定外，其余按GB 818的规定

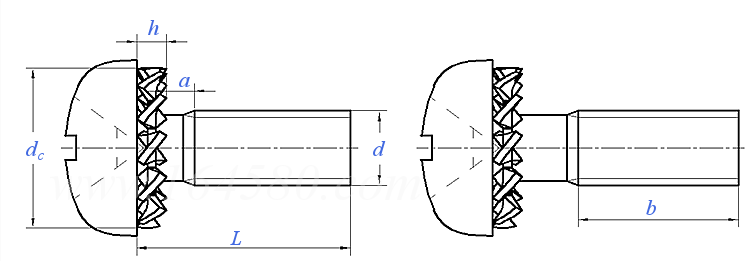

GB 9074.2 - 1988 十字槽盘头螺钉和外锯齿锁紧垫圈组合件

尺寸单位: 毫米(mm)

①,说明：除规定外，其余按GB 818的规定
查找供应商 需求留言
GB9074.2@simple_M3X8
下载该CAD模型 简化版
GB9074.2_M3X8
下载该CAD模型

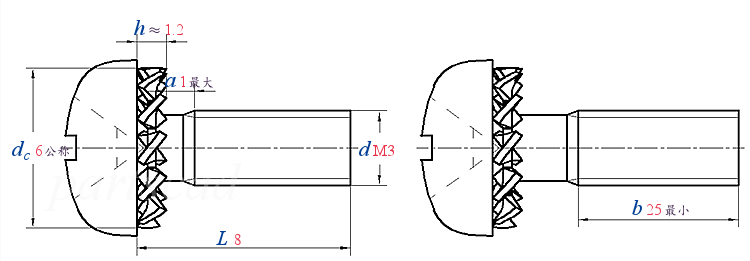

GB 9074.2 - 1988 十字槽盘头螺钉和外锯齿锁紧垫圈组合件
螺纹尺寸
d 		M3
a 最大值
b 最小值
h ≈
dc 公称
1
25
1.2
6
千件钢制重≈kg
1.04
技术条件和引用标准
项目
标准
十字槽
表面处理
其他技术要求
验收及包装
螺钉 垫圈
GB 818 GB 9074.27
H 型 GB 944.1 -
① 镀锌钝化GB 5267； ②氧化
垫圈应能自由转动而不脱落
GB 90
*
*
*
*
